sensor

Dalam lingkungan sistem kontrol dan robotika, sensor memberi fungsi seperti layaknya mata, pendengaran, hidung, maupun lidah yang kemudian akan diolah oleh kontroller sebagai otaknya.

Berikut adalah beberapa jenis sensor yang dapat dijumpai di lapangan

1.1. Sensor proximity
Sensor proximity merupakan sensor atau saklar yang dapat mendeteksi adanya target jenis logam dengan tanpa adanya kontak fisik. Biasanya sensor ini tediri dari alat elektronis solid-state yang terbungkus rapat untuk melindungi dari pengaruh getaran, cairan, kimiawi, dan korosif yang berlebihan. Sensor proximity dapat diaplikasikan pada kondisi penginderaan pada objek yang dianggap terlalu kecil atau lunak untuk menggerakkan suatu mekanis saklar.

1.2 Sensor Magnet
Sensor Magnet atau disebut juga relai buluh, adalah alat yang akan terpengaruh medan
magnet dan akan memberikan perubahan kondisi pada keluaran. Seperti layaknya saklar
dua kondisi (on/off) yang digerakkan oleh adanya medan magnet di sekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembapan, asap ataupun uap.

1.3. Sensor Sinar

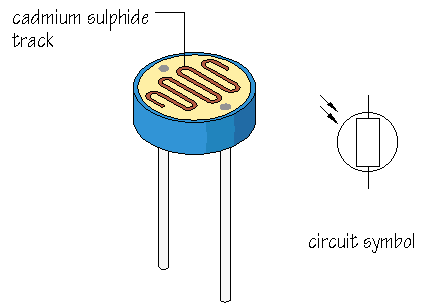

Sensor sinar terdiri dari 3 kategori. Fotovoltaic atau sel solar adalah alat sensor sinar yang mengubah energi sinar langsung menjadi energi listrik, dengan adanya penyinaran cahaya akan menyebabkan pergerakan elektron dan menghasilkan tegangan. Demikian pula dengan Fotokonduktif (fotoresistif) yang akan memberikan perubahan tahanan (resistansi) pada sel-selnya, semakin tinggi intensitas cahaya yang terima, maka akan semakin kecil pula nilai tahanannya. Sedangkan Fotolistrik adalah sensor yang berprinsip kerja berdasarkan pantulan karena perubahan posisi/jarak suatu sumber sinar (inframerah atau laser) ataupun target pemantulnya, yang terdiri dari pasangan sumber cahaya dan penerima.

1.4. Sensor Ultrasonik
Sensor ultrasonik bekerja berdasarkan prinsip pantulan gelombang suara, dimana sensor
ini menghasilkan gelombang suara yang kemudian menangkapnya kembali dengan perbedaan waktu sebagai dasar penginderaannya. Perbedaan waktu antara gelombang suara dipancarkan dengan ditangkapnya kembali gelombang suara tersebut adalah berbanding lurus dengan jarak atau tinggi objek yang memantulkannya. Jenis objek yang dapat diindera diantaranya adalah: objek padat, cair, butiran maupun tekstil.

1.5. Sensor Tekanan
Sensor tekanan - sensor ini memiliki transduser yang mengukur ketegangan kawat, dimana mengubah tegangan mekanis menjadi sinyal listrik. Dasar penginderaannya pada perubahan tahanan pengantar (transduser) yang berubah akibat perubahan panjang dan luas penampangnya. Strain gage adalah sebuah contoh transduser pasif yang mengubah pergeseran mekanis menjadi perubahan tahanan. Sensitivitas sebuah strain gage dijelaskan dengan suatu karakteristik yang disebut factor gage (factor gage), K, yang didefinisikan sebagai perubahan satuan tahanan dibagi dengan perubahan satuan panjang.

1.6. Sensor Kecepatan (RPM)
Proses penginderaan sensor kecepatan merupakan proses kebalikan dari suatu motor,
dimana suatu poros/object yang berputar pada suatui generator akan menghasilkan suatu
tegangan yang sebanding dengan kecepatan putaran object. Kecepatan putar sering pula
diukur dengan menggunakan sensor yang mengindera pulsa magnetis (induksi) yang timbul saat medan magnetis terjadi.

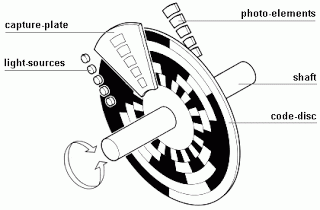

1.7. Sensor Penyandi (Encoder)
Sensor Penyandi (Encoder) digunakan untuk mengubah gerakan linear atau putaran menjadi sinyal digital, dimana sensor putaran memonitor gerakan putar dari suatu alat. Sensor ini biasanya terdiri dari 2 lapis jenis penyandi, yaitu; Pertama, Penyandi rotari tambahan (yang mentransmisikan jumlah tertentu dari pulsa untuk masing-masing putaran) yang akan membangkitkan gelombang kotak pada objek yang diputar. Kedua, Penyandi absolut (yang memperlengkapi kode binary tertentu untuk masing-masing posisi sudut) mempunyai cara kerja sang sama dengan perkecualian, lebih banyak atau lebih rapat pulsa gelombang kotak yang dihasilkan sehingga membentuk suatu pengkodean dalam susunan tertentu.

1.8. Sensor Suhu
Terdapat 4 jenis utama sensor suhu yang umum digunakan, yaitu thermocouple (T/C)- lihat gambar 1.6, resistance temperature detector (RTD), termistor dan IC sensor. Thermocouple pada intinya terdiri dari sepasang transduser panas dan dingin yang disambungkan dan dilebur bersama, dimana terdapat perbedaan yang timbul antara sambungan tersebut dengan sambungan referensi yang berfungsi sebagai pembanding.

Resistance Temperature Detector (RTD) memiliki prinsip dasar pada tahanan listrik dari logam yang bervariasi sebanding dengan suhu. Kesebandingan variasi ini adalah presisi dengan tingkat konsisten/kestabilan yang tinggi pada pendeteksian tahanan. Platina adalah bahan yang sering digunakan karena memiliki tahanan suhu, kelinearan, stabilitas dan reproduksibilitas. Termistor adalah resistor yang peka terhadap panas yang biasanya mempunyai koefisien suhu negatif, karena saat suhu meningkat maka tahanan menurun atau sebaliknya. Jenis ini sangat peka dengan perubahan tahan 5% per C sehingga mampu mendeteksi perubahan suhu yang kecil. Sedangkan IC Sensor adalah sensor suhu dengan rangkaian terpadu yang menggunakan chipsilikon untuk kelemahan penginderanya. Mempunyai konfigurasi output tegangan dan arus yang sangat linear.

J-TC Thermocouple
JTC merupakan sensor yang mengubah besaran suhu menjadi tegangan, dimana
sensor ini dibuat dari sambungan dua bahan metallic yang berlainan jenis. Sambungan ini dikomposisikan dengan campuran kimia tertentu, sehingga dihasilkan beda potensial antar sambungan yang akan berubah terhadap suhu yang dideteksi.

NTC (Negative Temperature Coefficient)
Lain halnya dengan JTC, NTC merupakan sensor yang mengubah besaran suhu
menjadi hambatan. NTC dibuat dari campuran bahan semikonduktor yang dapat
menghasilkan hambatan intrinsik yang akan berubah terhadap temperatur.

Platinum Pt 100
Platinum Pt 100 pada plant kontrol suhu memiliki fungsi yang hampir sama dengan sensor NTC, dimana letak perbedaannya adalah pada bahan pembuatansensor.

Platinum Pt 100 dibuat dari platinum dengan resistansi nominal 100Ω
pada suhu 0oC.

1.9. Sensor Efek Hall
Sensor Efek-Hall dirancang untuk merasakan adanya objek magnetis dengan perubahan posisinya. Perubahan medan magnet yang terus menerus menyebabkan timbulnya pulsa yang kemudian dapat ditentukan frekuensinya, sensor jenis ini biasa digunakan sebagai pengukur kecepatan. Sensor Hall Effect digunakan untuk mendeteksi kedekatan (proximity), kehadiran atau ketidakhadiran suatu objek magnetis (yang) menggunakan suatu jarak kritis.

Pada dasarnya ada dua tipe Half-Effect Sensor, yaitu tipe linear dan tipe on-off. Tipe linear digunakan untuk mengukur medan magnet secara linear, mengukur arus DC dan AC pada konduktordan funsi-fungsi lainnya. Sedangkan tipe on-off digunakan sebagai limit switch, sensor keberadaan (presence sensors), dsb. Sensor ini memberikan logika output sebagai interface gerbang logika secara langsung atau mengendalikan beban dengan buffer amplifier.ean dalam susunan tertentu.
